Charpente métallique : les étapes de conception et de fabrication

Lorsque vous pilotez un projet industriel nécessitant une charpente métallique, la coordination entre les différents intervenants constitue le principal facteur de risque. Une erreur de transmission entre le bureau d’études et l’atelier de fabrication peut générer plusieurs semaines de retard et des surcoûts importants, compromettant la mise en service du bâtiment. Comprendre précisément les étapes de conception et de fabrication vous permet d’identifier les phases critiques, de dialoguer efficacement avec les prestataires et d’évaluer la crédibilité des plannings proposés.

La réussite d’un projet de charpente métallique repose sur trois expertises distinctes mais interdépendantes : l’ingénierie de conception assurée par le bureau d’études structure, la fabrication en atelier certifié et le montage sur site. Chacune de ces phases mobilise des compétences spécifiques, produit des livrables concrets et répond à des exigences réglementaires strictes définies par les Eurocodes EN 1993 et EN 1090.

Pour illustrer concrètement ces étapes, nous prendrons l’exemple d’un bâtiment logistique de 2000 m² avec des portées de 20 mètres sans poteaux intermédiaires, une hauteur libre de 9 mètres, situé en zone neige A2 et vent région 2, intégrant des charges photovoltaïques en toiture. Ce projet-type représente une configuration courante dans le secteur industriel et logistique.

Qu’est-ce qu’une charpente métallique et dans quels contextes est-elle utilisée ?

Une charpente métallique désigne une structure porteuse en acier dimensionnée par calcul selon l’Eurocode EN 1993, assurant la stabilité et la résistance mécanique d’un bâtiment. Cette définition technique la distingue des ossatures métalliques standardisées qui ne nécessitent pas d’étude de conception spécifique.

La charpente métallique trouve ses applications principales dans les bâtiments industriels, logistiques, agricoles et tertiaires nécessitant de grandes portées sans poteaux intermédiaires. Les portées courantes se situent entre 15 et 30 mètres, avec des hauteurs libres comprises entre 6 et 12 mètres selon les besoins d’exploitation. Ces capacités structurelles permettent d’optimiser les surfaces utiles pour le stockage, la circulation d’engins ou l’implantation de lignes de production.

Le cadre réglementaire français impose le respect obligatoire de deux Eurocodes complémentaires. L’Eurocode EN 1993 régit le calcul des structures en acier et détermine les méthodes de dimensionnement des profils métalliques. L’Eurocode EN 1090 définit les exigences d’exécution applicables aux ateliers de fabrication et aux opérations de montage. Selon un guide cofinancé par la FFB, la CAPEB et le CTICM, ces normes ont remplacé depuis 2009-2010 les anciennes normes et NF DTU français pour la conception et la fabrication des structures en acier.

Dans le cas du bâtiment logistique de 2000 m² avec portées de 20 mètres et hauteur libre de 9 mètres, la charpente métallique constitue la solution technique adaptée. La localisation en région lyonnaise impose de prendre en compte les charges climatiques de zone neige A2 et vent région 2, ainsi que les charges photovoltaïques prévues en toiture. Ces paramètres déterminent directement le dimensionnement des profils métalliques et la classe d’exécution requise pour la fabrication.

Étape 1 : L’étude de faisabilité et l’analyse des contraintes du projet

Avant tout engagement du bureau d’études, la phase d’analyse préalable recueille les informations nécessaires au dimensionnement de la structure. Cette étape détermine la faisabilité technique du projet et cadre le cahier des charges transmis aux prestataires consultés.

Le recueil des besoins identifie les paramètres de base : surface à couvrir, hauteur libre requise, portées souhaitées et usage du bâtiment. Pour un entrepôt de stockage frigorifique, ces données incluent les contraintes spécifiques liées à l’isolation thermique et aux équipements de froid suspendus. Sans ces paramètres clairement définis, le bureau d’études ne peut pas démarrer les calculs de résistance.

L’analyse des contraintes du site examine trois facteurs déterminants pour le dimensionnement. La localisation géographique définit les zones climatiques applicables selon l’Eurocode EN 1991 : la zone neige (A1, A2, B1, B2, C1, C2, D, E) et la zone de vent (régions 1 à 4) influencent directement les charges de toiture. Les données sismiques interviennent si le projet se situe dans une zone d’aléa sismique nécessitant des dispositions constructives particulières. Les caractéristiques du sol conditionnent le type de fondations et peuvent nécessiter une étude géotechnique préalable.

L’identification des charges prévisionnelles d’exploitation recense tous les équipements suspendus (ponts roulants, convoyeurs, systèmes de manutention), le stockage en hauteur (racks, mezzanines) et les surcharges de toiture. Pour le projet logistique avec panneaux photovoltaïques, le poids de l’installation solaire et les charges d’entretien associées entrent dans les calculs. Ces données impactent directement le choix des profils métalliques et la résistance de la structure.

La vérification de la réglementation applicable examine les Eurocodes, les exigences de protection incendie selon la destination du bâtiment (établissement recevant du public, installation classée pour la protection de l’environnement) et les normes de construction applicables au projet. Cette phase identifie les obligations dès le départ et évite les modifications coûteuses en cours de conception.

Dans le cas du projet logistique 2000 m² situé en région lyonnaise, les données recueillies incluent la zone neige A2, la zone vent région 2, les charges photovoltaïques en toiture et un sol de type limoneux nécessitant une étude géotechnique préalable. Ces informations permettent au bureau d’études de démarrer immédiatement les calculs de résistance des matériaux sans demandes d’informations complémentaires qui retarderaient le planning.

Étape 2 : La conception technique et le dimensionnement par le bureau d’études

Le bureau d’études structure réalise le cœur de l’expertise technique en transformant les besoins fonctionnels en une solution constructive dimensionnée et vérifiable. Cette phase produit l’ensemble des documents nécessaires à la fabrication et garantit la sécurité structurelle du bâtiment.

Les calculs de résistance selon l’Eurocode EN 1993 vérifient que chaque élément de la structure résiste aux sollicitations prévues. Les ingénieurs examinent la flexion des poutres sous les charges, la compression des poteaux, les risques de flambement et de déversement, ainsi que la résistance des assemblages boulonnés ou soudés. Ces vérifications prennent en compte les combinaisons de charges définies par la norme : charges permanentes (poids de la structure, couverture, équipements fixes), charges d’exploitation (stockage, personnel, équipements mobiles) et charges climatiques (neige, vent, température).

La modélisation 3D de la structure et la production des plans d’exécution constituent les documents de référence pour l’atelier de fabrication. Les plans d’ensemble présentent la structure complète avec le positionnement de chaque élément. Les plans de détail des assemblages précisent les modes de fixation, les diamètres et positions des boulons, ou les caractéristiques des soudures. Les nomenclatures listent tous les éléments avec leurs dimensions, leurs nuances d’acier et leurs traitements de surface. La qualité et la précision de ces documents déterminent directement la capacité de l’atelier à fabriquer sans erreur d’interprétation.

Le choix des profils métalliques résulte d’un arbitrage entre résistance mécanique, optimisation économique et contraintes de transport. Pour des portées de 20 mètres comme dans le projet logistique, les poutres principales utilisent généralement des profils IPE 500 ou IPE 600 selon les calculs de flèche admissible. Les poteaux emploient des profils HEA ou HEB dont la section résiste mieux à la compression. Les pannes de toiture supportant la couverture et les charges photovoltaïques adoptent des profils IPE 140 à IPE 200. Ces choix techniques influencent le poids total de la charpente, estimé à environ 80 tonnes pour un bâtiment de 2000 m², et conditionnent les délais et coûts de fabrication.

La production des notes de calcul et documents de traçabilité répond aux exigences réglementaires du contrôle technique et de la maîtrise d’œuvre. Ces documents démontrent que le dimensionnement respecte les Eurocodes applicables, que les hypothèses de charges sont cohérentes avec l’usage du bâtiment, et que les coefficients de sécurité réglementaires sont appliqués. En cas de sinistre ou de contrôle ultérieur, cette traçabilité engage la responsabilité du bureau d’études et constitue une protection pour le maître d’ouvrage.

La durée moyenne d’une étude de conception pour un projet de 2000 m² se situe entre 3 et 6 semaines selon la complexité du dimensionnement. Les projets nécessitant des calculs sismiques, des charges exceptionnelles ou des géométries particulières se positionnent dans la fourchette haute. Cette durée inclut les phases de modélisation, de calcul, de production des plans, de vérification interne et de validation technique avant transmission à l’atelier de fabrication.

Étape 3 : La fabrication en atelier — découpe, soudage et traitement de surface

L’atelier de fabrication transforme les plans d’exécution en éléments de structure prêts à assembler sur site. Cette phase industrielle mobilise des équipements spécialisés, des soudeurs qualifiés et un système qualité certifié garantissant la conformité aux exigences de l’Eurocode EN 1090.

La découpe des profils métalliques constitue la première opération de fabrication. Les techniques employées varient selon l’épaisseur et la précision requise : la découpe plasma pour les épaisseurs courantes et les formes complexes, l’oxycoupage pour les fortes épaisseurs, ou la scie pour les coupes droites simples. La précision dimensionnelle de cette étape conditionne la qualité finale des assemblages et la rapidité du montage sur site.

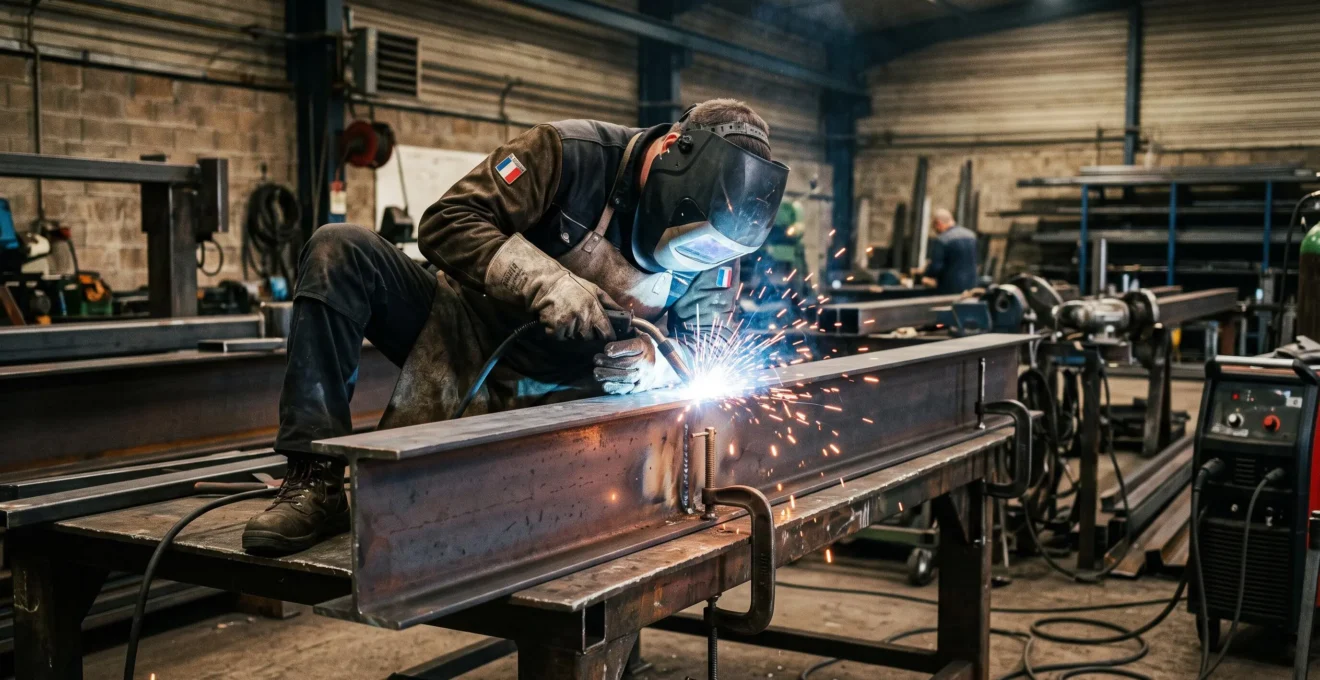

Le soudage et assemblage en atelier selon procédures qualifiées représente l’opération la plus critique pour la résistance structurelle. Les soudeurs doivent être certifiés selon les qualifications définies par l’EN 1090, et les paramètres de soudage (intensité, vitesse, température de préchauffage) font l’objet d’un contrôle rigoureux. Les classes d’exécution EXC1 à EXC4 définies par la norme déterminent le niveau d’exigence applicable aux soudures et aux contrôles associés. Pour un bâtiment logistique standard non recevant du public, la classe EXC2 s’applique généralement.

Le perçage et la préparation des assemblages boulonnés facilitent le montage rapide sur site. La précision du perçage garantit que les pièces s’assemblent sans forçage ni rectification. Les tolérances dimensionnelles admissibles selon l’EN 1090 distinguent deux classes : la classe 1 pour les structures courantes, la classe 2 pour les exigences accrues. Le respect de ces tolérances conditionne la qualité géométrique finale du bâtiment.

Le traitement de surface et la protection anticorrosion garantissent la pérennité de la structure face aux agressions environnementales. Trois solutions principales existent selon l’environnement et la durabilité souhaitée.

Les capacités de production de l’atelier déterminent sa capacité à respecter les délais annoncés. Un atelier de taille moyenne produit entre 100 et 200 tonnes de charpente par mois, tandis que les structures industrielles importantes atteignent 300 à 500 tonnes mensuelles. Pour un projet de 80 tonnes comme le bâtiment logistique de 2000 m², le délai de fabrication se situe entre 6 et 10 semaines selon le planning de charge de l’atelier au moment du lancement. Cette information permet d’évaluer si le fabricant dispose de la capacité nécessaire pour absorber le projet dans les délais contractuels.

Étape 4 : Le contrôle qualité et la conformité aux normes en vigueur

Les opérations de contrôle qualité garantissent que la charpente fabriquée respecte les plans d’exécution, les normes de sécurité et les exigences du projet. Ces vérifications s’effectuent en atelier avant expédition, puis sur site après montage.

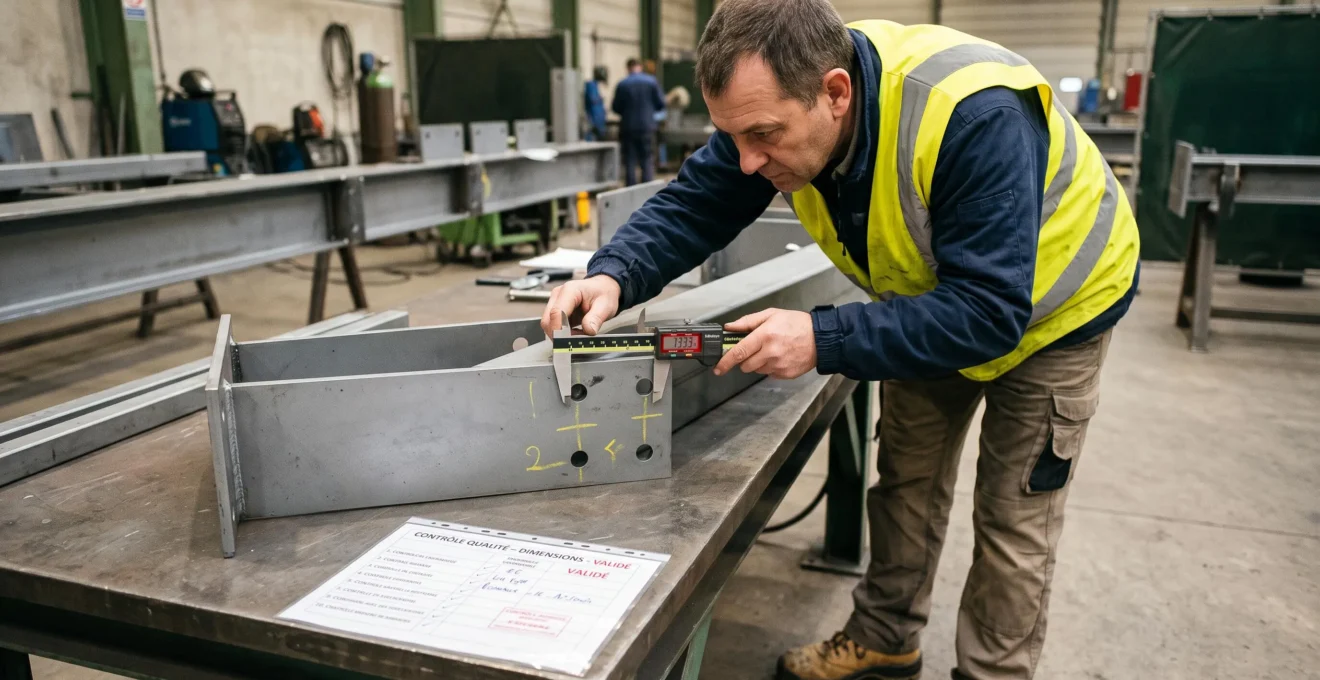

Les vérifications dimensionnelles en atelier contrôlent que les pièces fabriquées correspondent aux plans d’exécution avec les tolérances admissibles. L’EN 1090 définit deux classes de tolérances : la classe 1 pour les structures courantes avec des tolérances de fabrication de ±3 mm sur les dimensions principales, la classe 2 pour les exigences accrues avec des tolérances réduites à ±2 mm. Ces contrôles garantissent que les éléments pourront s’assembler correctement sur site sans ajustements.

Le contrôle des soudures constitue un point critique pour la sécurité structurelle. Selon la classe d’exécution applicable au projet, différentes méthodes de contrôle non destructif vérifient l’intégrité des soudures. Le ressuage détecte les fissures superficielles par application d’un liquide pénétrant coloré. La magnétoscopie révèle les défauts proches de la surface sur les matériaux ferromagnétiques. La radiographie examine le cœur de la soudure pour les assemblages les plus sollicités. La commission CNC2M recommande de déterminer la classe d’exécution à partir d’un tableau croisant classe de conséquences, catégorie de service et catégorie de production.

La traçabilité des matériaux repose sur les certificats matière 3.1 selon l’EN 10204, fournis par les aciéristes. Ces certificats attestent que les nuances d’acier livrées correspondent aux spécifications des notes de calcul du bureau d’études. En cas de sinistre ou de contrôle réglementaire ultérieur, cette traçabilité documentaire engage la responsabilité de l’atelier et protège le maître d’ouvrage.

Le marquage CE des structures métalliques résulte de la certification EN 1090 de l’atelier. Selon la Fédération Française du Bâtiment, la mise en œuvre de cette norme a donné lieu à trois guides pratiques coréalisés avec le CTICM et la CAPEB, couvrant les classes d’exécution EXC1 et EXC2. Ces guides accompagnent les entreprises dans la maîtrise des exigences normatives.

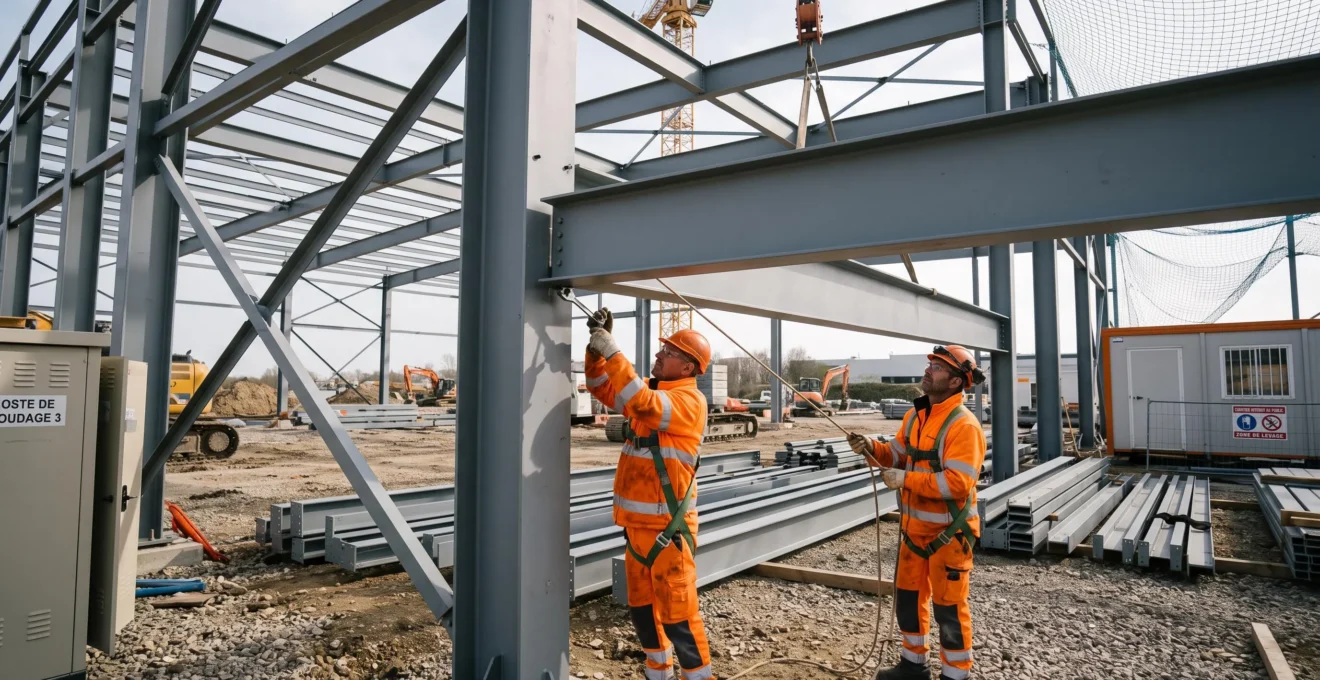

Les contrôles sur site après pose vérifient la conformité géométrique de l’ouvrage achevé. Les vérifications portent sur la verticalité des poteaux, l’alignement des poutres, le serrage correct des boulons selon les couples de serrage spécifiés, et l’absence de déformations. Ces contrôles finaux valident que le montage respecte les tolérances d’exécution et que la structure peut recevoir les corps d’état suivants (couverture, bardage, équipements).

Pour le projet logistique de 2000 m², la classe d’exécution EXC2 s’applique compte tenu du classement en bâtiment non recevant du public. Cette classe impose un contrôle par ressuage de 10% des soudures, la fourniture de certificats matière 3.1 pour tous les profils principaux, et des tolérances dimensionnelles de classe 1. Ces exigences représentent un niveau de contrôle intermédiaire adapté aux structures industrielles courantes.

Pourquoi l’interlocuteur unique limite-t-il les erreurs entre conception et pose ?

La multiplication des intervenants sur un projet de charpente métallique génère des risques de coordination qui impactent directement les délais et les coûts. Comprendre ces risques permet de choisir le mode d’organisation minimisant les erreurs de transmission.

Les problèmes générés par l’organisation multi-prestataires apparaissent principalement aux interfaces entre métiers. Lorsque le bureau d’études externe transmet ses plans à un fabricant indépendant, des erreurs d’interprétation peuvent survenir si les capacités machines de l’atelier ne permettent pas de réaliser exactement ce qui est dessiné. Le fabricant doit alors recontacter le bureau d’études pour proposer une solution alternative, générant un échange itératif qui retarde la production. De même, si le poseur découvre sur site une incohérence entre les plans et les pièces livrées, la résolution nécessite de mobiliser simultanément le bureau d’études et le fabricant, diluant les responsabilités et allongeant les délais de décision.

Ces situations correspondent précisément au problème majeur vécu lors du projet précédent : une erreur de transmission entre le bureau d’études externe et le fabricant a généré 6 semaines de retard. Un prestataire intégrant conception, fabrication et pose aurait détecté l’incohérence dès la phase de modélisation 3D, grâce à la connaissance directe des capacités de son propre atelier.

L’approche intégrée verticalement supprime ces interfaces critiques en plaçant les trois expertises sous une même responsabilité. Le bureau d’études interne conçoit en tenant compte des capacités réelles de l’atelier de fabrication. Les arbitrages techniques s’effectuent directement entre services sans délai contractuel. Les modifications de dernière minute se répercutent immédiatement sur la production sans nécessiter d’avenant ou de réunion de coordination. Cette continuité technique réduit mécaniquement les erreurs d’interprétation et accélère les prises de décision.

Le Groupe Gonzalez illustre cette approche intégrée en associant un bureau d’études structure interne, un atelier de fabrication certifié EN 1090 et des équipes de pose dédiées. Cette organisation permet au maître d’ouvrage de disposer d’un interlocuteur unique pour l’ensemble du processus, simplifiant le pilotage du projet et clarifiant les responsabilités contractuelles.

Les gains de délai potentiels de l’approche intégrée proviennent principalement de la suppression des temps de coordination entre prestataires. Les réunions de revue de projet se limitent aux échanges avec le maître d’ouvrage, sans nécessiter de synchroniser trois agendas distincts. Les demandes d’informations complémentaires se traitent en interne sans délai contractuel. Les validations techniques s’effectuent en continu sans attendre les réponses formelles d’intervenants externes.

La simplification de la gestion de projet pour le responsable industriel représente un bénéfice opérationnel appréciable. Un seul contact commercial centralise les échanges, un seul planning de référence coordonne les phases, un seul contrat définit les engagements réciproques. Cette organisation libère du temps de pilotage et réduit la charge administrative liée à la coordination de multiples prestataires.

Quels sont les délais et les points de vigilance pour réussir votre projet ?

La maîtrise du planning global nécessite de connaître les durées moyennes de chaque phase et d’identifier les facteurs susceptibles d’accélérer ou de retarder le projet. Ces informations permettent d’évaluer la crédibilité des propositions reçues et d’anticiper les marges de sécurité nécessaires.

Les facteurs impactant les délais interviennent à différentes étapes du processus. La complexité du dimensionnement allonge la phase de conception lorsque des calculs sismiques, des vérifications au feu ou des charges exceptionnelles nécessitent des modélisations spécifiques. La capacité de production de l’atelier détermine le délai de fabrication : un atelier déjà chargé à 80% de sa capacité mensuelle ne pourra pas absorber un nouveau projet sans repousser sa date de livraison. Les conditions météorologiques influencent directement la phase de pose, particulièrement pour les opérations de levage qui nécessitent des conditions de vent favorables.

Les points de vigilance pour piloter le projet concernent principalement la validation rapide des plans d’exécution et l’anticipation des contraintes logistiques. Chaque jour de retard dans la validation des plans par le maître d’œuvre repousse d’autant le démarrage de la fabrication. L’accès au site pour les livraisons et la disponibilité d’une grue adaptée doivent être vérifiés avant le lancement de la production. La coordination avec les autres corps d’état, notamment l’achèvement des fondations avant la pose et la disponibilité de l’équipe de couverture après le montage de la charpente, conditionne la continuité du chantier.

Les jalons critiques à surveiller structurent le planning et identifient les chemins critiques du projet. La réception des plans d’exécution validés marque le feu vert pour le lancement de la fabrication. Le démarrage effectif de la production en atelier confirme que les approvisionnements sont disponibles. La livraison sur site déclenche la phase de montage et nécessite la disponibilité de la grue et des équipes de pose. La fin du montage de la charpente constitue le préalable indispensable à l’intervention de l’équipe de couverture.

Pour le projet logistique de 2000 m², un planning réaliste s’établit à 4,5 mois comprenant 4 semaines d’étude de conception, 8 semaines de fabrication en atelier, 4 semaines de pose sur site, avec une marge de sécurité de 2 semaines pour absorber les aléas météorologiques et les validations administratives. Ce planning suppose une validation rapide des plans d’exécution et un atelier disposant de la capacité de production nécessaire au moment du lancement.

Sécuriser votre projet dès la phase de conception

La réussite d’un projet de charpente métallique repose sur la maîtrise de la coordination entre trois expertises critiques : le bureau d’études qui dimensionne la structure selon les Eurocodes, l’atelier certifié EN 1090 qui fabrique les éléments avec la précision requise, et les équipes de pose qui assemblent l’ouvrage sur site. Les erreurs de transmission entre ces phases génèrent les retards les plus importants et les surcoûts les plus difficiles à anticiper.

Comprendre les livrables concrets de chaque étape vous permet de dialoguer efficacement avec les prestataires consultés, d’identifier les points de vigilance du planning et de choisir le mode d’organisation adapté à vos contraintes. Pour un projet comme l’extension d’un entrepôt frigorifique, le respect des délais de mise en service conditionne directement la continuité de la chaîne logistique et justifie une attention particulière aux interfaces entre conception, fabrication et pose.

Les zones de friction se situent principalement aux moments de transmission des informations : validation des plans d’exécution, démarrage de la fabrication, livraison sur site et coordination avec les autres corps d’état. Anticiper ces jalons critiques et formaliser les procédures de validation réduit mécaniquement les risques de retard. L’approche intégrée proposée par des acteurs maîtrisant l’ensemble du processus constitue une réponse efficace à cette problématique de coordination.

Votre prochaine étape consiste à préparer les données de site nécessaires au bureau d’études : localisation précise pour détermination des zones climatiques, charges d’exploitation prévisionnelles, équipements suspendus et surcharges de toiture. Ces informations permettent de lancer immédiatement l’étude de conception sans demandes complémentaires qui retarderaient le planning. Les termes techniques présentés dans cet article constituent le vocabulaire professionnel utilisé par les bureaux d’études et les fabricants de charpente métallique en France.
